Mis on PCB depaneli protsess?

Jan 13, 2026

PCB paneelide eemaldamine

see on palju olulisem, kui arvate.

PCB depanelimise protsess

Kui olete kunagi mõelnud, kuidas need pisikesed täpsed trükkplaadid teie telefonis, sülearvutis või nutikellas on valmistatud, poleks te võib-olla mõelnud viimasele sammule, mis muudab suure trükkplaadilehe üksikuteks, kasutatavateks.

Seda sammu nimetatakse PCB-de paneelide eemaldamise protsessiks ja see on palju olulisem, kui arvate. Jaotame selle lihtsalt lahti, pole vaja väljamõeldud insenerižargooni.

Kõigepealt

teeme põhitõed selgeks.

trükkplaadid

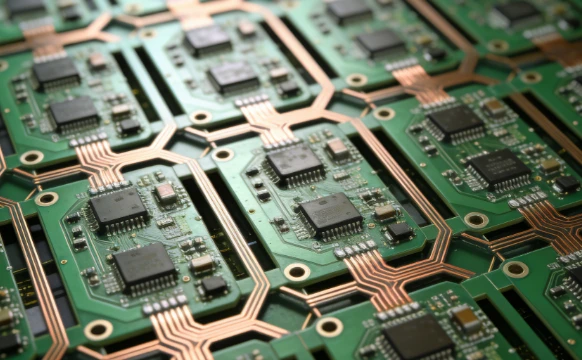

Kui trükkplaatide tootjad toodavad trükkplaate, ei tooda nad ükshaaval,{0}}mis oleks aeglane, ebaefektiivne ja kulukas. Selle asemel loovad nad suure paneeli (nagu küpsiste leht), millel on mitu identset PCB-d (küpsised).

paneelid

Neid paneele on tootmisprotsessi käigus lihtsam käsitseda, alates jootepasta pealekandmisest kuni komponentide masinatesse asetamiseni. Paneelide eemaldamise protsess on lihtsalt samm, kus see suur paneel lõigatakse eraldi, üksikuteks PCB-deks, mis on valmis elektroonikaseadmetesse paigaldamiseks.

PCB-d on õrnad

Miks on paneelide eemaldamine nii kriitiline samm? Noh, PCB-d on õrnad. Nende külge on joodetud pisikesed komponendid, õhukesed vasejäljed, mis kannavad elektrilisi signaale, ja mõnikord haprad osad, nagu pistikud või andurid.

mis tahes kahju tekitamine

Kui haarate lihtsalt kääride või sae ja hakkate lõikama, kahjustate tõenäoliselt neid komponente, lõhute vase jäljed või lõhute isegi PCB enda. Seega on paneelide eemaldamise põhieesmärk eraldada üksikud plaadid puhtalt, kahjustamata, olles samas piisavalt kiire, et masstootmisega sammu pidada.

meetodid

Paneelide eemaldamiseks kasutatakse mitut erinevat meetodit ja valik sõltub sellistest asjadest nagu PCBde suurus, nendel olevate komponentide tüüp, trükkplaadi materjal ja kui palju on vaja toota. Vaatame üle kõige levinumad, kuna neil kõigil on oma plussid ja miinused.

v-skoorimine

Teate, kuidas mõnel küpsiselehtedel on need õhukesed jooned, mis võimaldavad küpsiseid kergesti lahti murda? V-skoorimine on sarnane. Tootjad lõikavad V-kujulise soone mööda servi, kus üksikud PCB-d paneelil kokku puutuvad.

Järgmine on marsruutimine

väikesed PCB-d

mis on nagu pisikese ülitäpse{0}}ruuteri (mõelge lõikeotsakuga mini-elektritrellile) kasutamine iga PCB ümber lõikamiseks. Ruuter järgib eelnevalt-programmeeritud rada, lõikades paneelide materjalist plaatide eraldamiseks läbi.

puhas serv

See meetod on ülitäpne{0}}väikeste PCB-de või nende jaoks, mille komponente on kuni servadeni. Samuti jätab see PCB-dele puhta serva. Negatiivne külg? See on aeglasem kui v-skoorimine ja ruuter tekitab väikest prahti (nt saepuru), mis tuleb pärast elektriprobleemide vältimiseks PCB-delt eemaldada.

laseri eemaldamine

Nagu nimigi ütleb, kasutab see paneeli läbilõikamiseks suure{0}}võimsusega laserit.

Teine levinud meetod on laseri eemaldamine.

Laserid on uskumatult täpsed,{0}}võivad lõigata ülipeenikesi jooni, mis sobib suurepäraselt üliväikeste PCBde jaoks, mida kasutatakse näiteks kantavates seadmetes või meditsiiniseadmetes. Samuti ei puutu need PCB-ga füüsiliselt kokku, seega pole mehaanilise pinge ega komponentide kahjustamise ohtu.

Lisaks pole seal peaaegu üldse prahti. Kuid laserpaneelide eemaldamine on teistest meetoditest kallim, seetõttu kasutatakse seda tavaliselt suure-täpse ja väärtusliku{2} PCB-de jaoks, mitte masstoodetud-madala hinnaga{4}}.

Seal on ka mulgustamine või tembeldamine

mis on nagu PCB-de jaoks küpsisevormi kasutamine. Kohandatud metallist stants valmistatakse üksikute PCB-de kuju järgi ja masin surub stantsi läbi paneeli, et plaadid välja lüüa. See meetod on ülikiire-suurepärane suure-mahuga tootmiseks-kuid see on tasuv ainult siis,-kui valmistate palju sama PCB-d, kuna stantsi valmistamine on kallis. Samuti avaldab see suuremat mehaanilist survet, nii et see pole ideaalne õrnade PCBde jaoks.

Kõik kokkuvõtteks

PCB paneelide eemaldamise protsess on viimane

Tähtis samm PCB tootmises

Ülioluline samm trükkplaatide tootmises, mis muudab suure paneeli ühendatud trükkplaatidest individuaalseteks, kasutatavateks. See kõik puudutab täpsust ja hoolt, et vältida PCB-de õrnade komponentide ja jälgede kahjustamist.

PCB ja tootmismaht.

Kasutatav meetod-kas v-skoorimine, marsruutimine, laserlõikamine või mulgustamine-sõltub PCB spetsiifilistest vajadustest ja tootmismahust. Ilma paneelide eemaldamiseta poleks meil väikseid ja töökindlaid trükkplaate, mis toidavad peaaegu kõiki tänapäeval kasutatavaid elektroonikaseadmeid.
